Ziersch GmbH - Rectifieuses planes avec un équipement de série d’une richesse exceptionnelle

Caractéristiques

Construction stable en fonte de tous les éléments de la machine
Poids élevé de la machine pour une rigidité maximale
Rails linéaires précontraints pour l'axe vertical et transversal (Bosch Rexroth) offrant une précision excellente
Glissières avec surfaces d'appui grattées et revêtues dans l'axe longitudinal produisent une excellente absorption des vibrations et garantissent une haute qualité de la surface rectifiée
Course hydraulique de la table avec refroidisseur garantissant un excellent état de surface
Déplacement électromécanique de l'axe transversal et vertical
Systèmes de mesure (Heidenhain) sur l'axe vertical garantissant un positionnement précis
Filtre à bande sans entretien avec bac jusqu'à 500 litres et pompe d'arrosage de 2 bar pour un refroidissement et un rinçage efficace
Séparateur magnétique supplémentaire, monté en amont, pour le pré-filtrage de l'installation de filtre à bande
Carénage partiel de la machine avec porte coulissante et porte de service

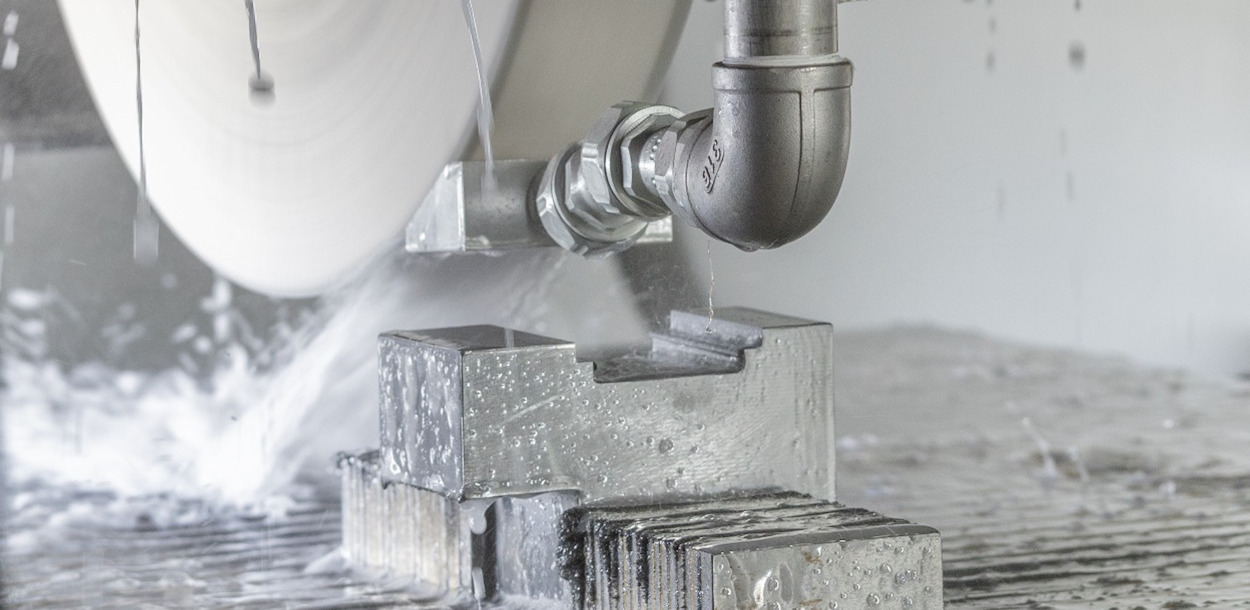

Rinçage intégré
Eclairage de la zone de travail

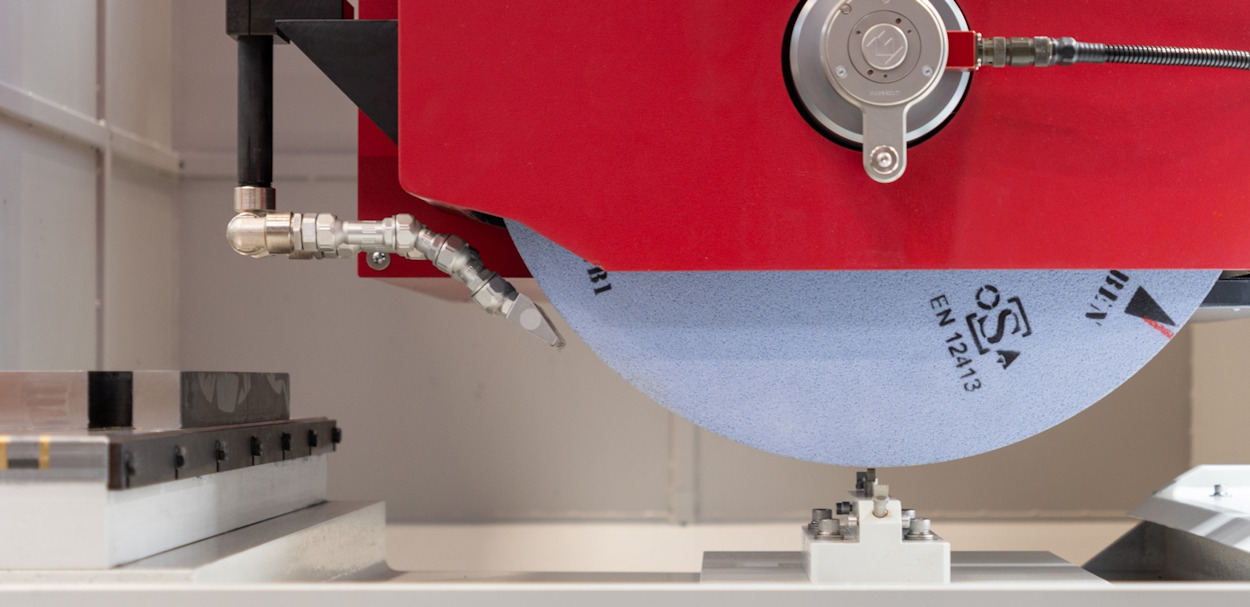

Dispositif de dressage, monté sur table, pour une précision et une qualité de surface élevées
Réglage en continu du moteur de la broche porte-meule
Plateau magnétique électro-permanent de SAV avec inverseur de polarité intégré et réglage de la force d'adhérence
Protection efficace contre les projections et bonne accessibilité
Préparation de la machine pour le raccordement d'un dispositif d'aspiration de brouillard d'émulsion

Equipement de commande:

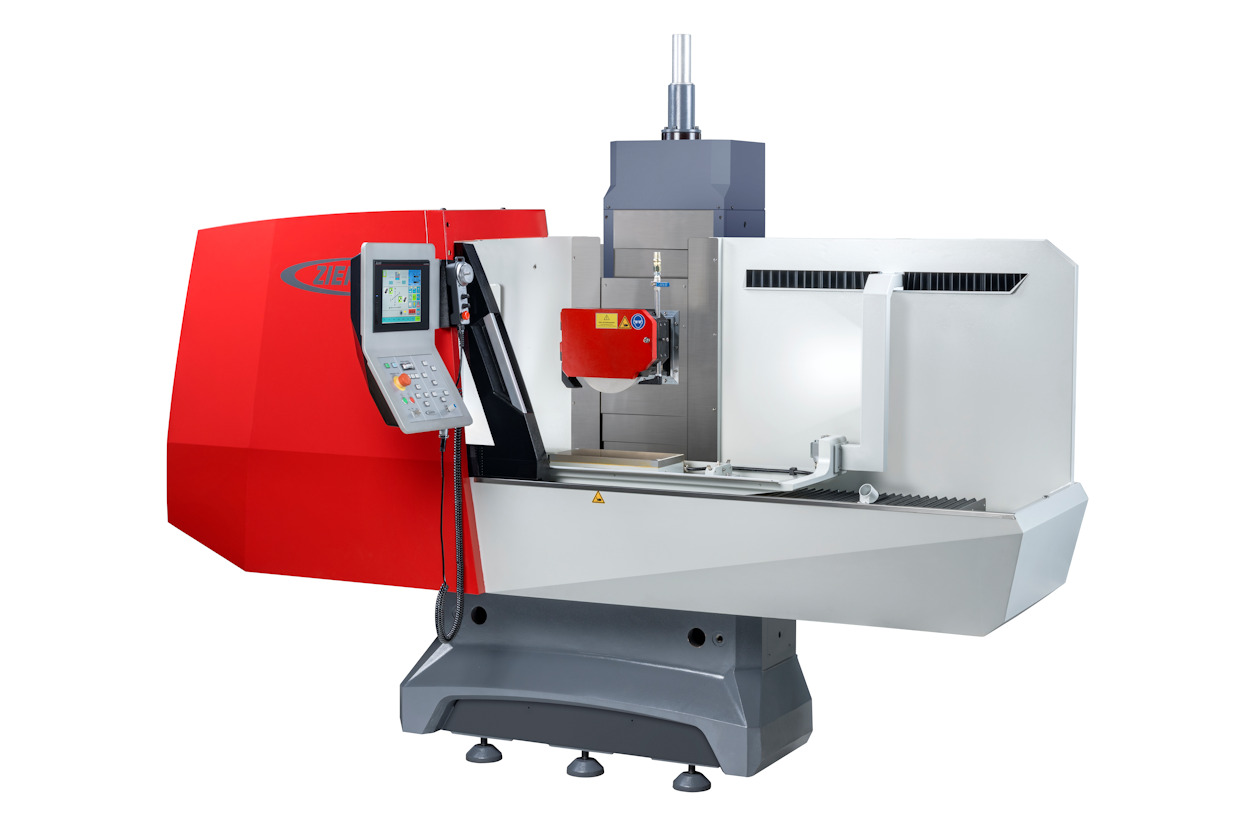

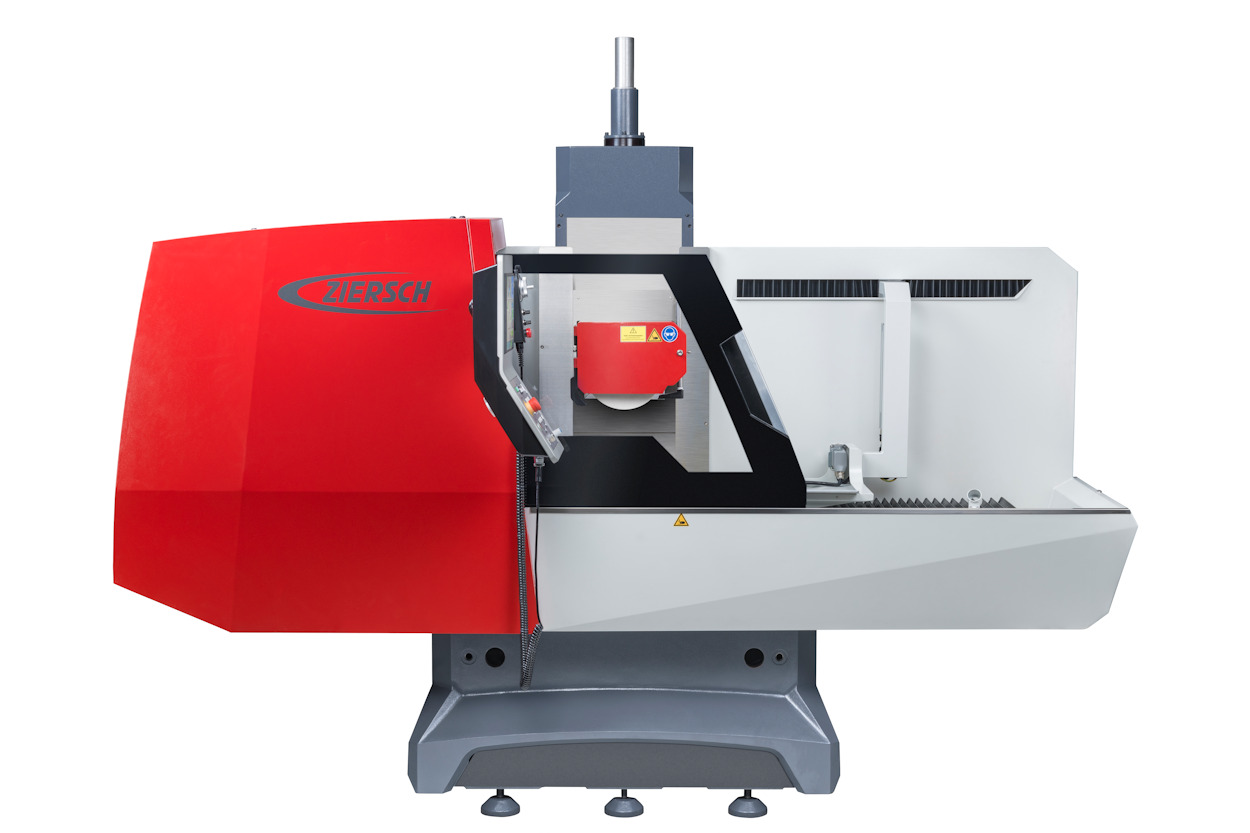

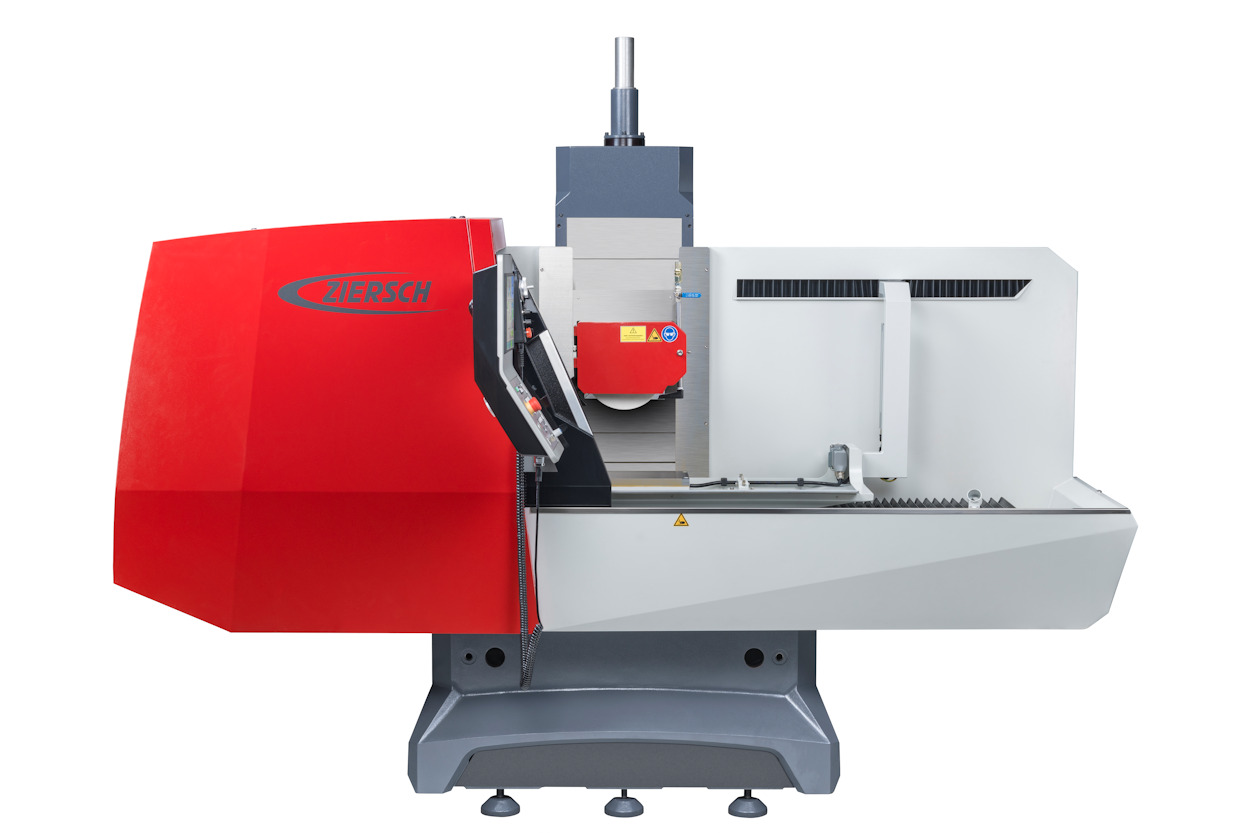

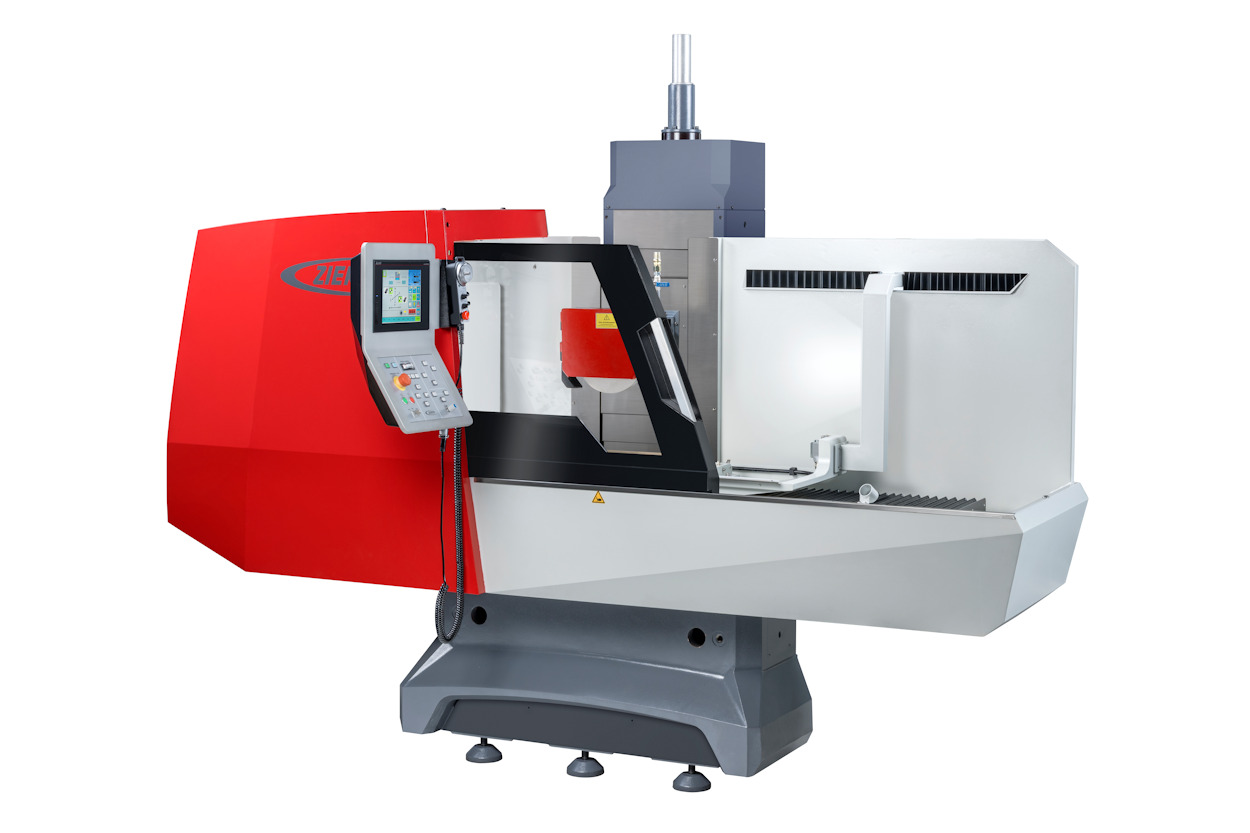

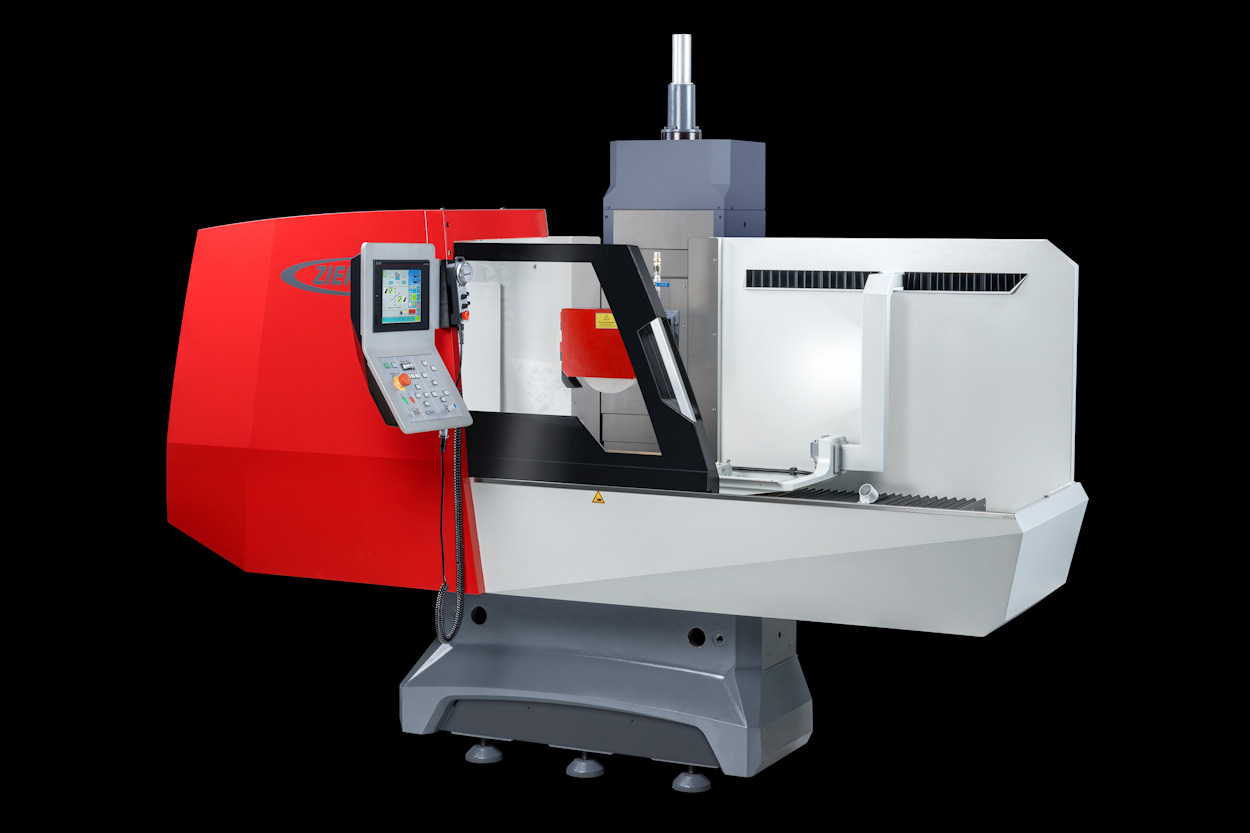

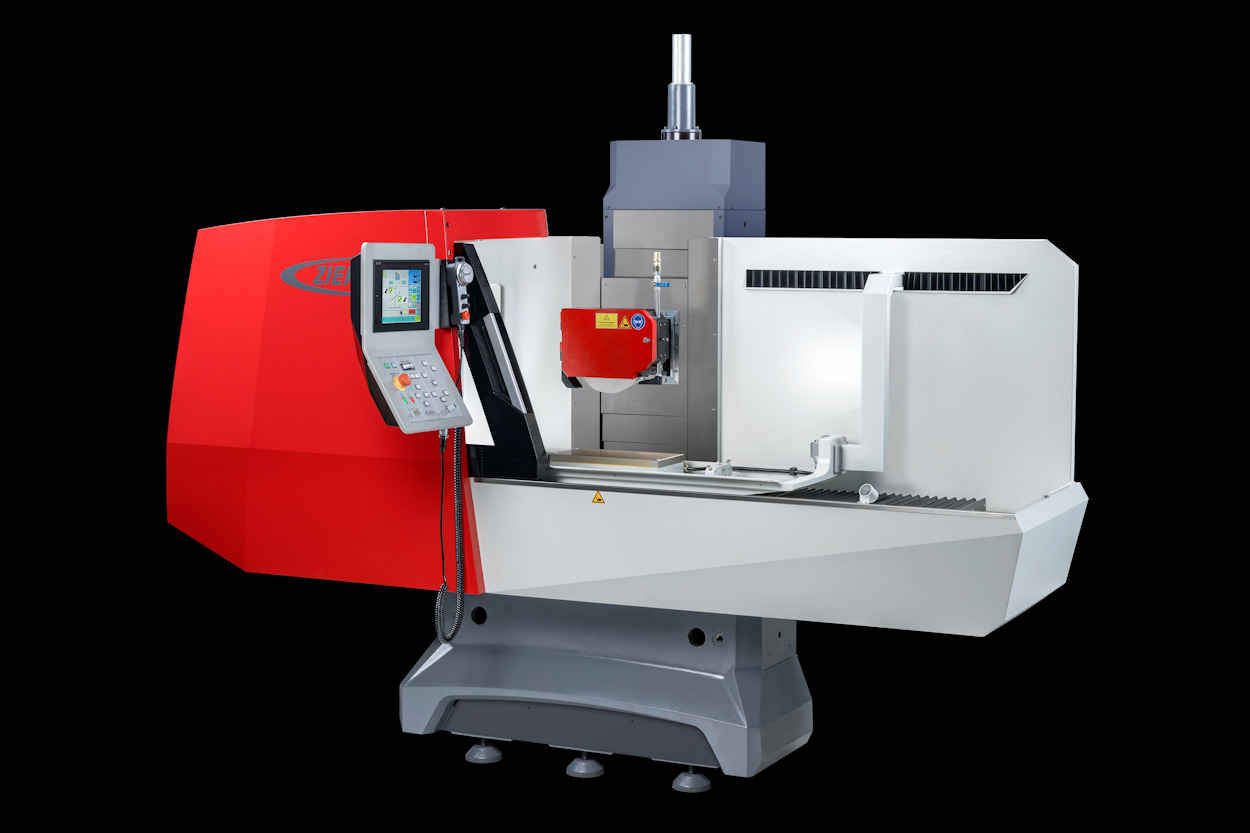

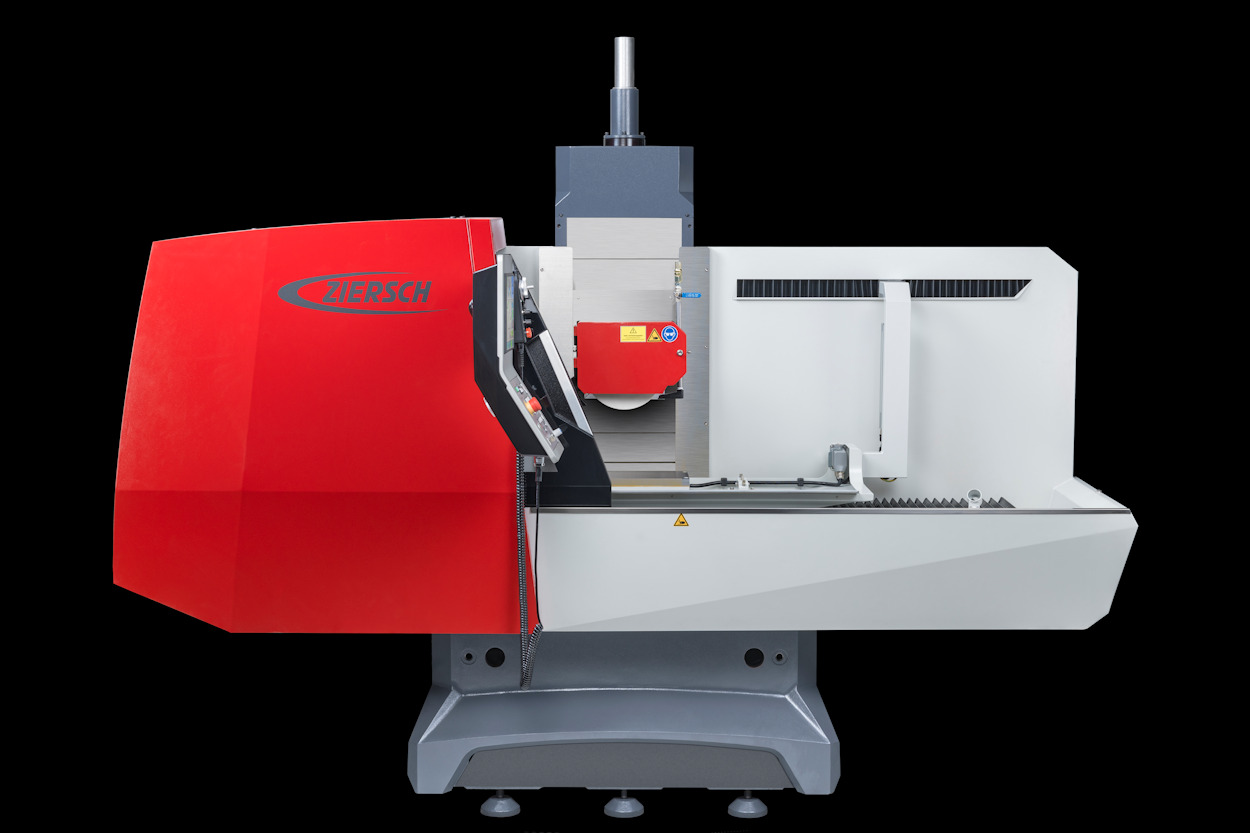

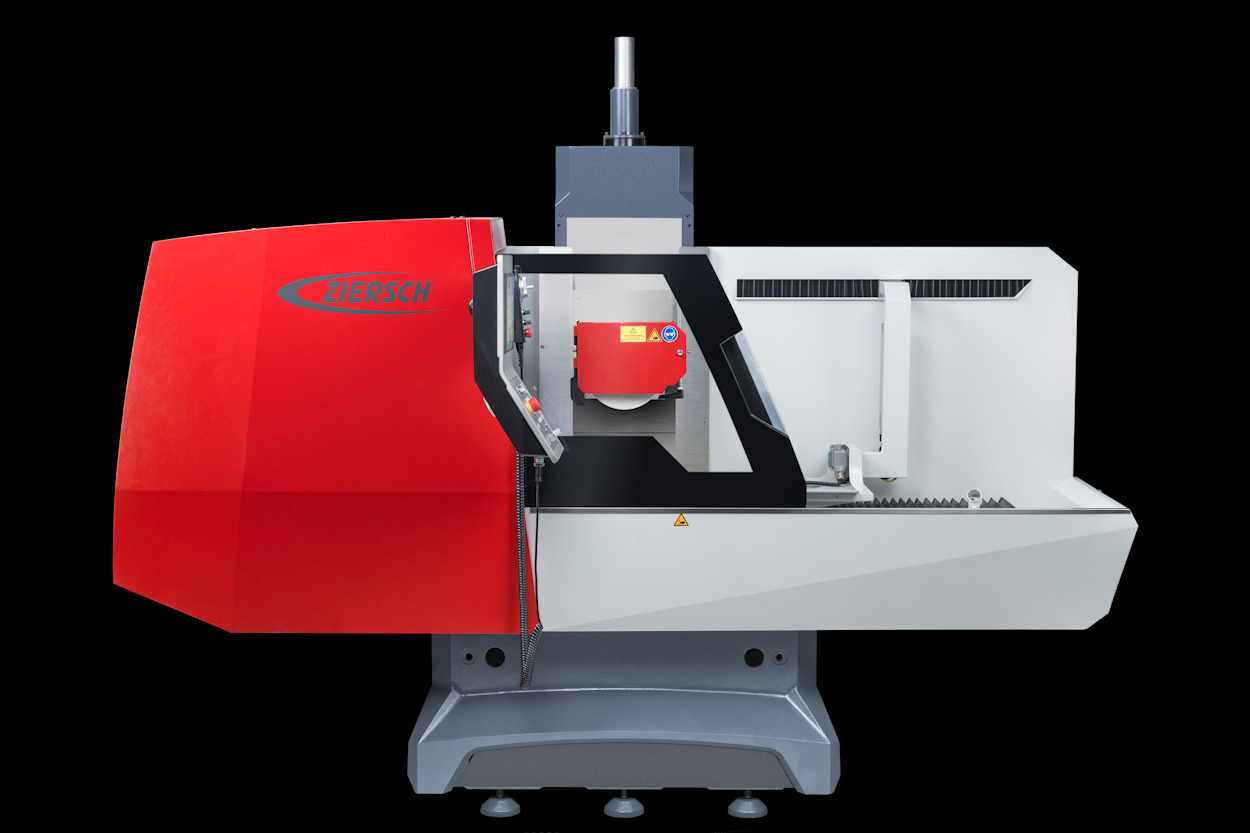

Z 24

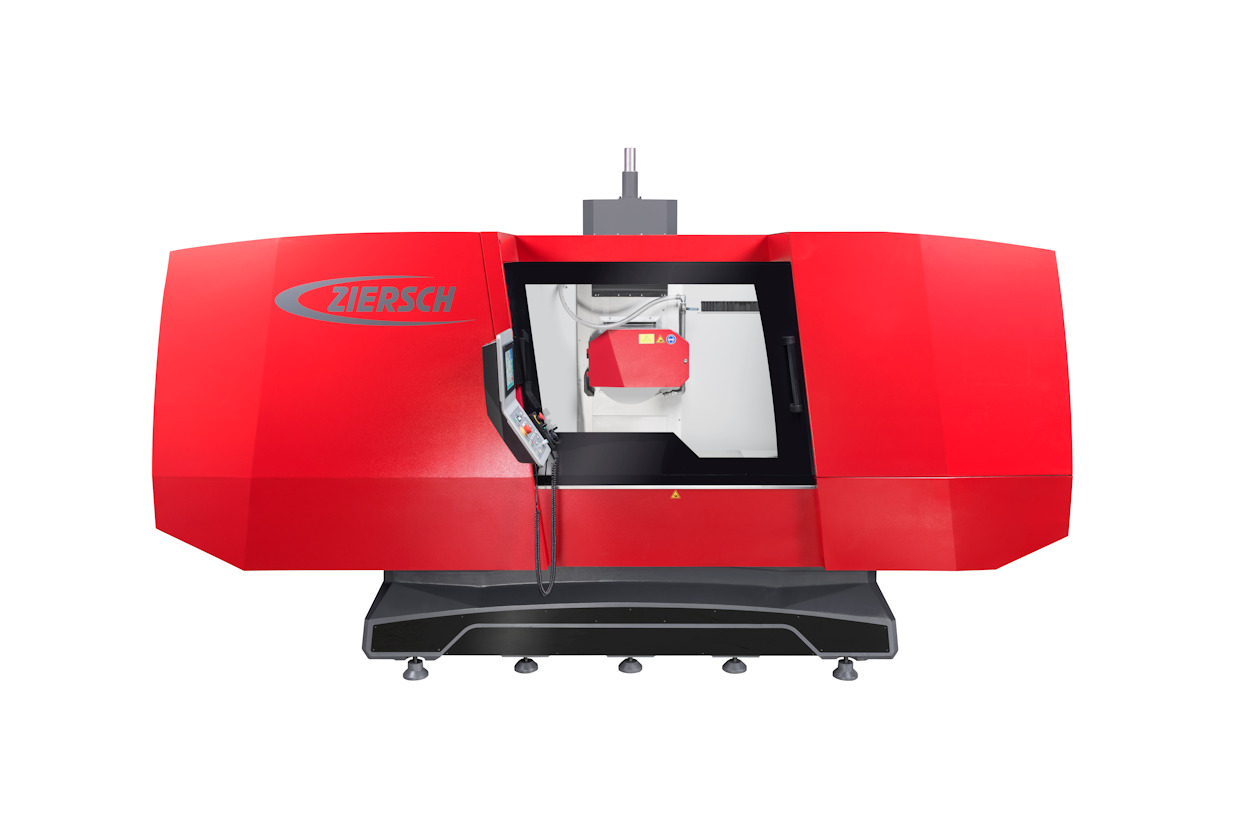

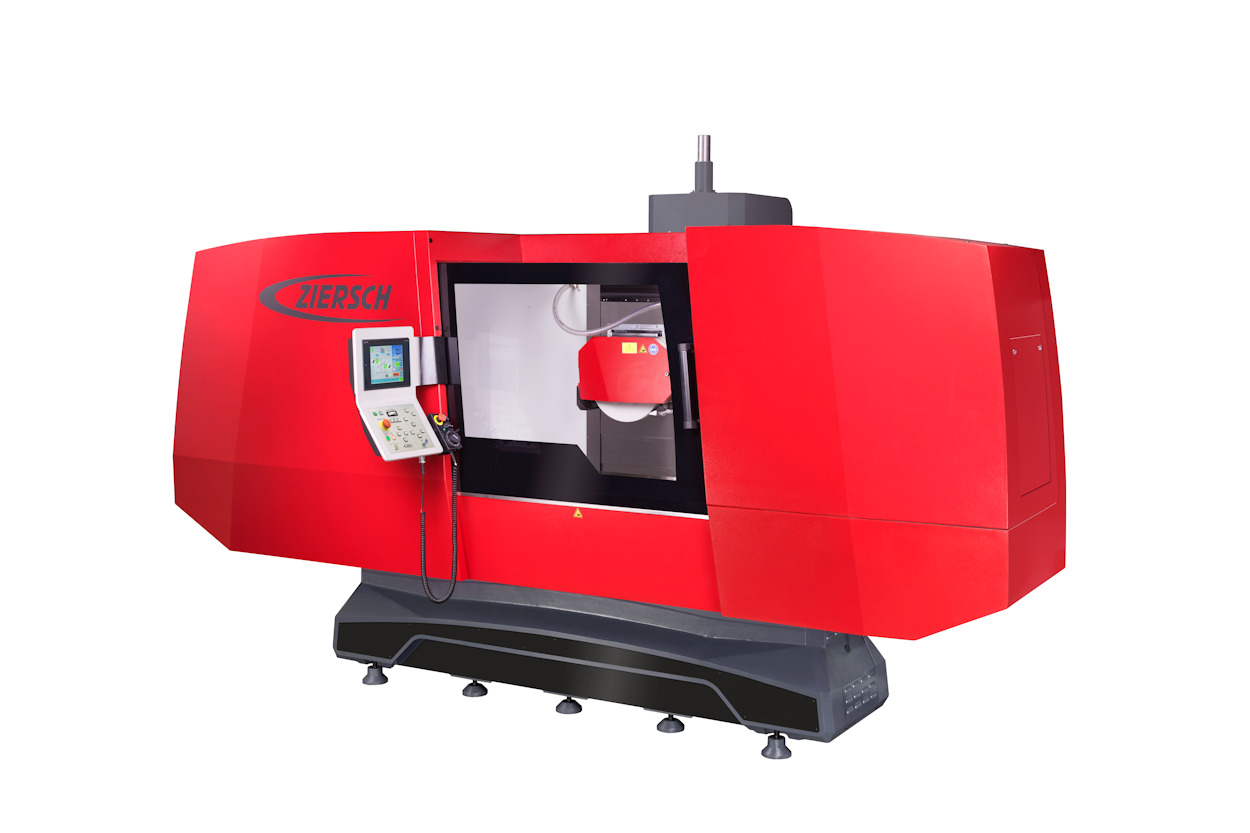

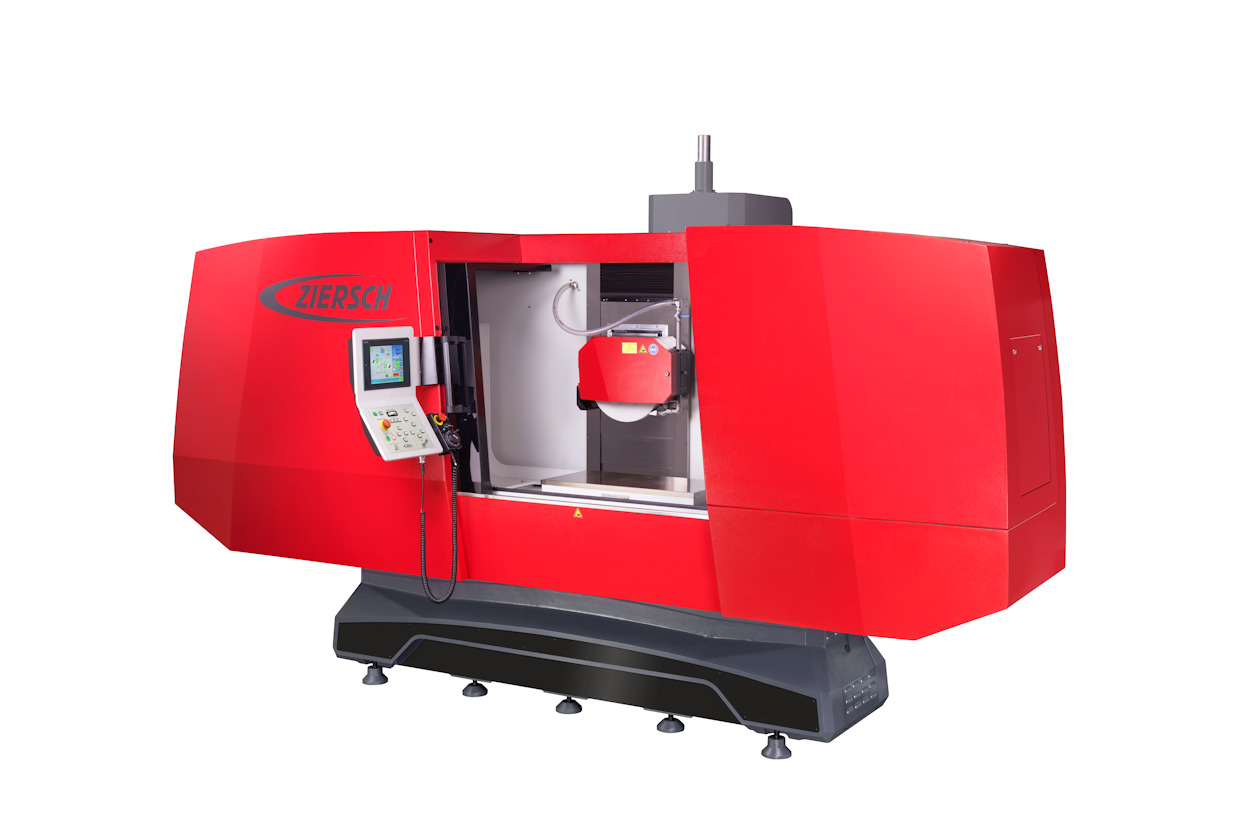

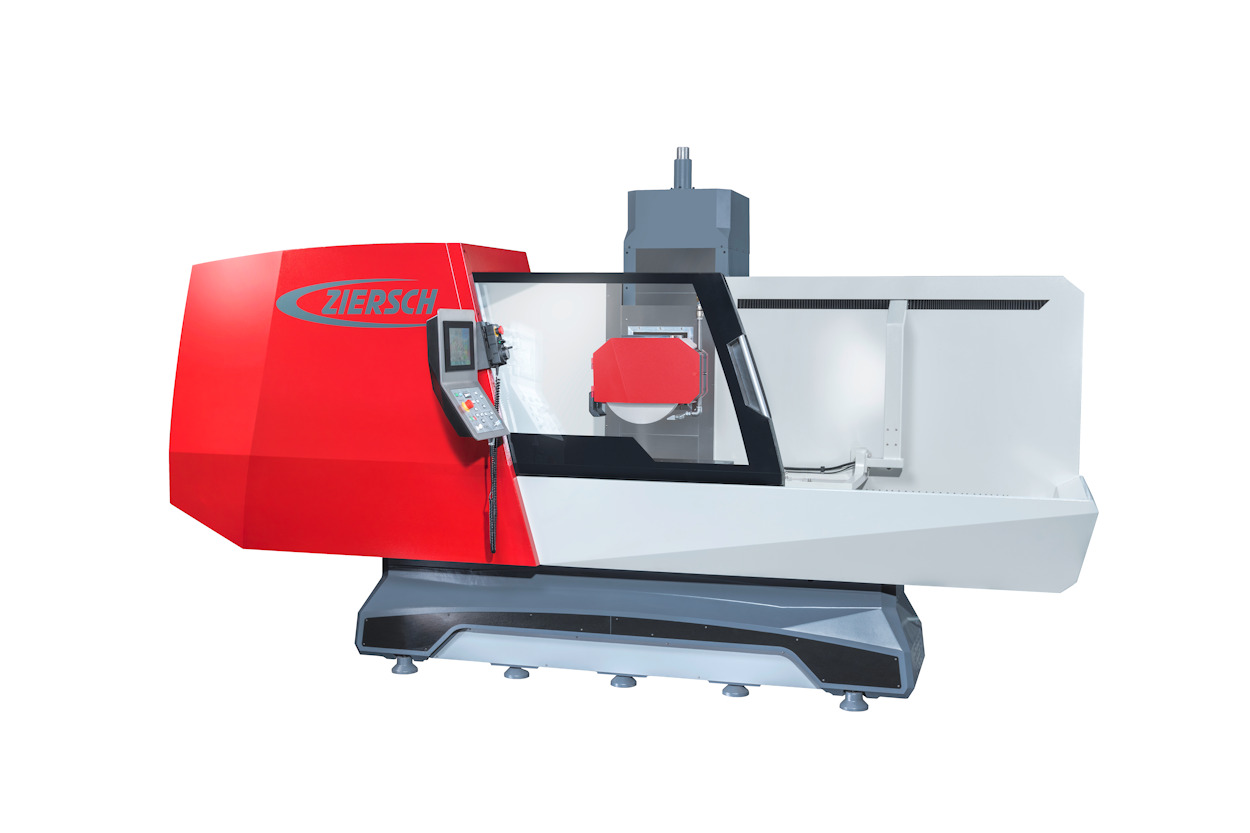

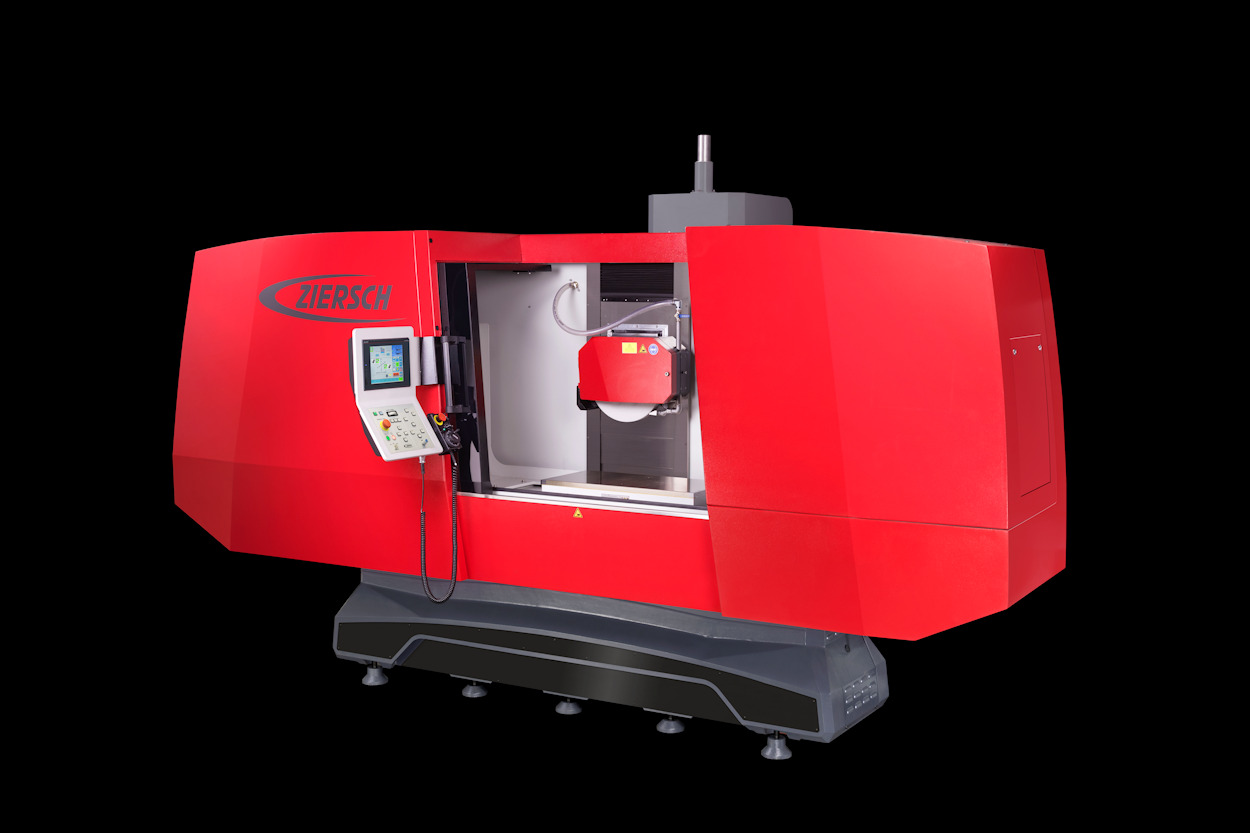

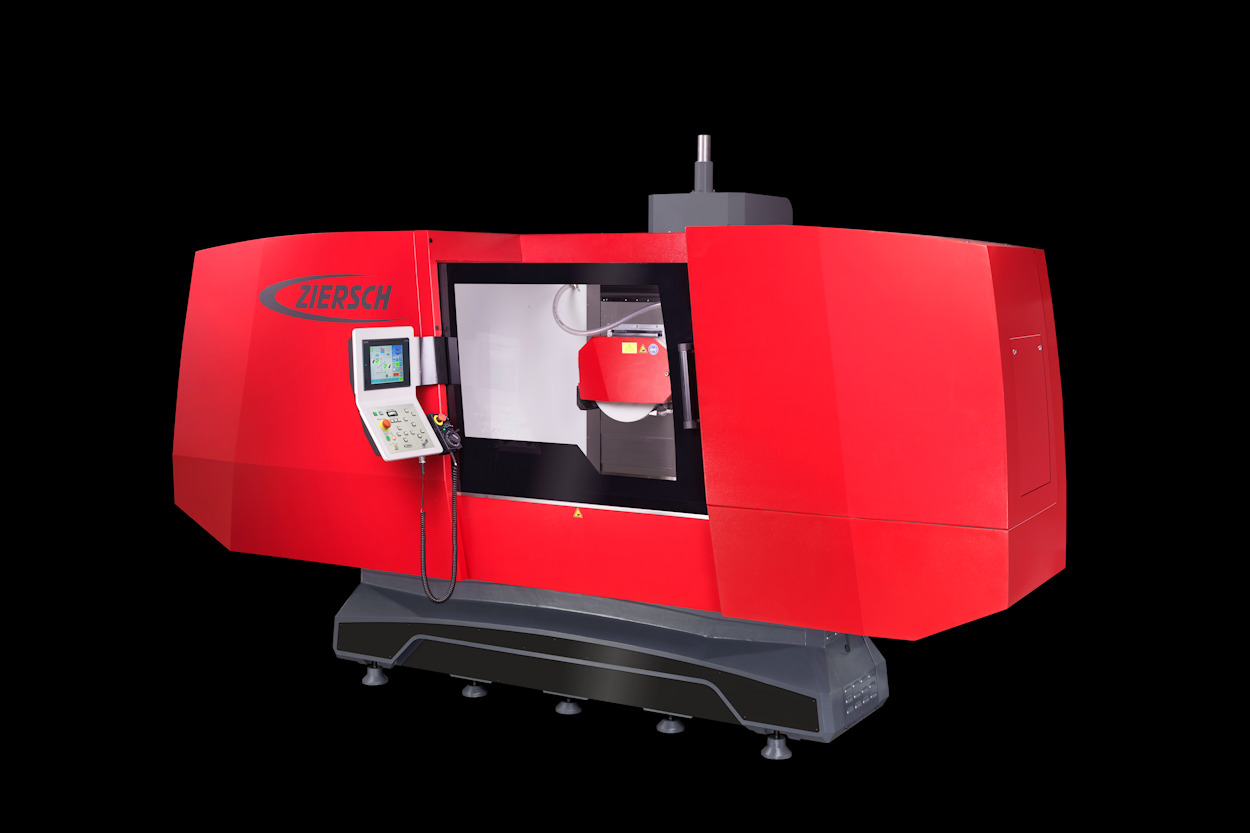

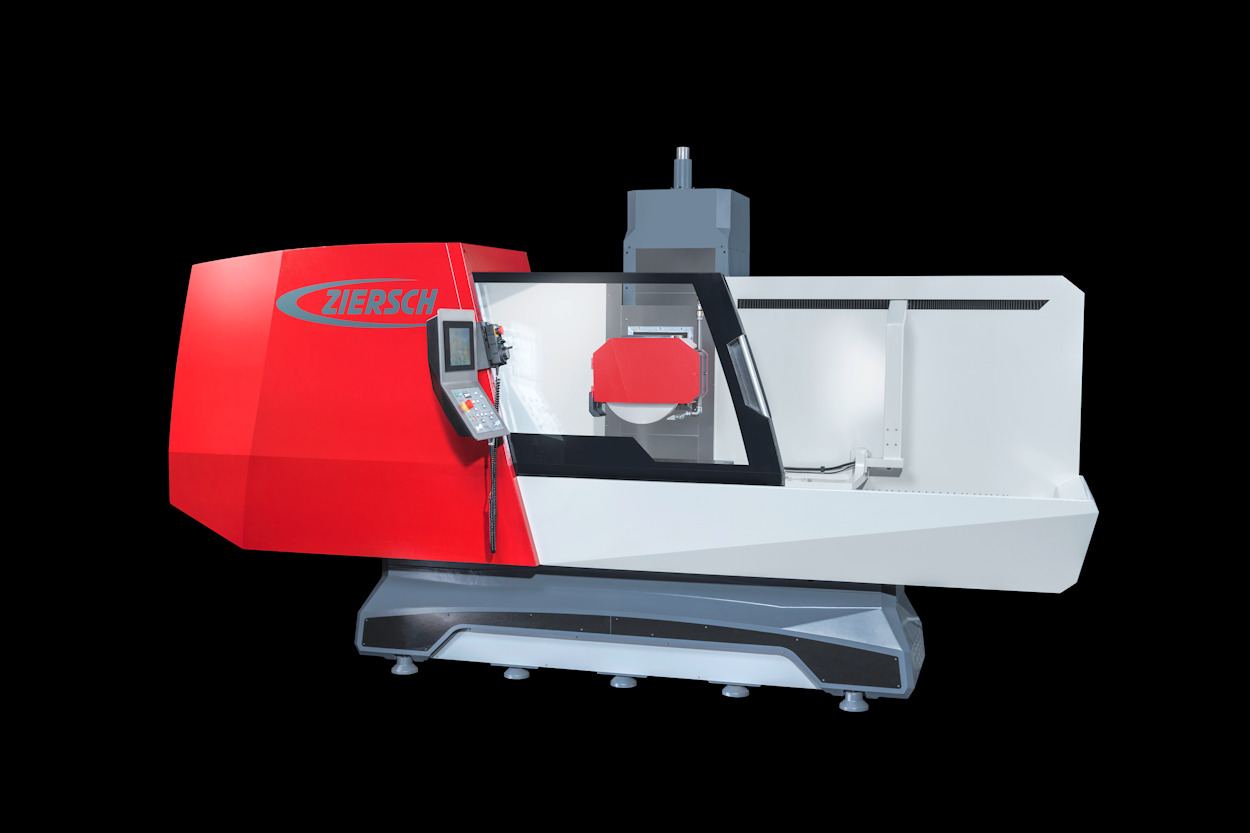

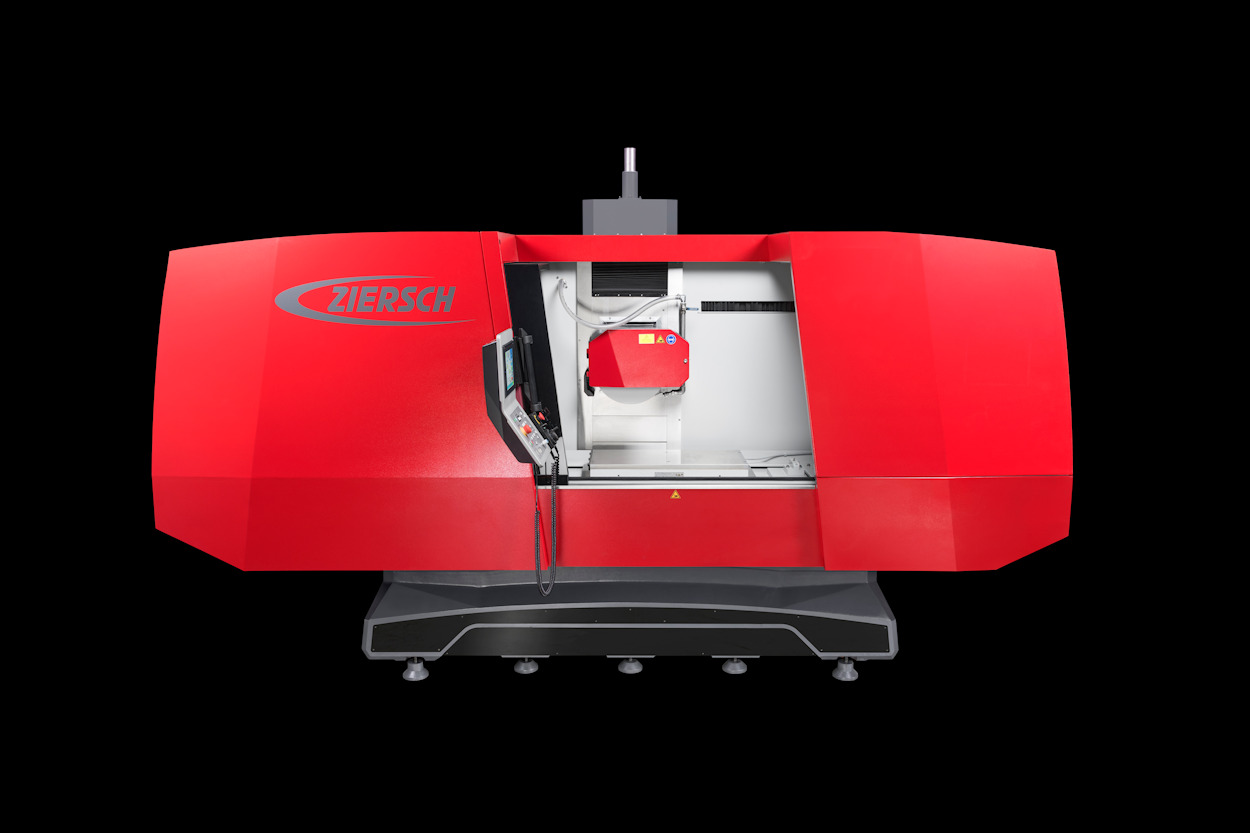

Z 48

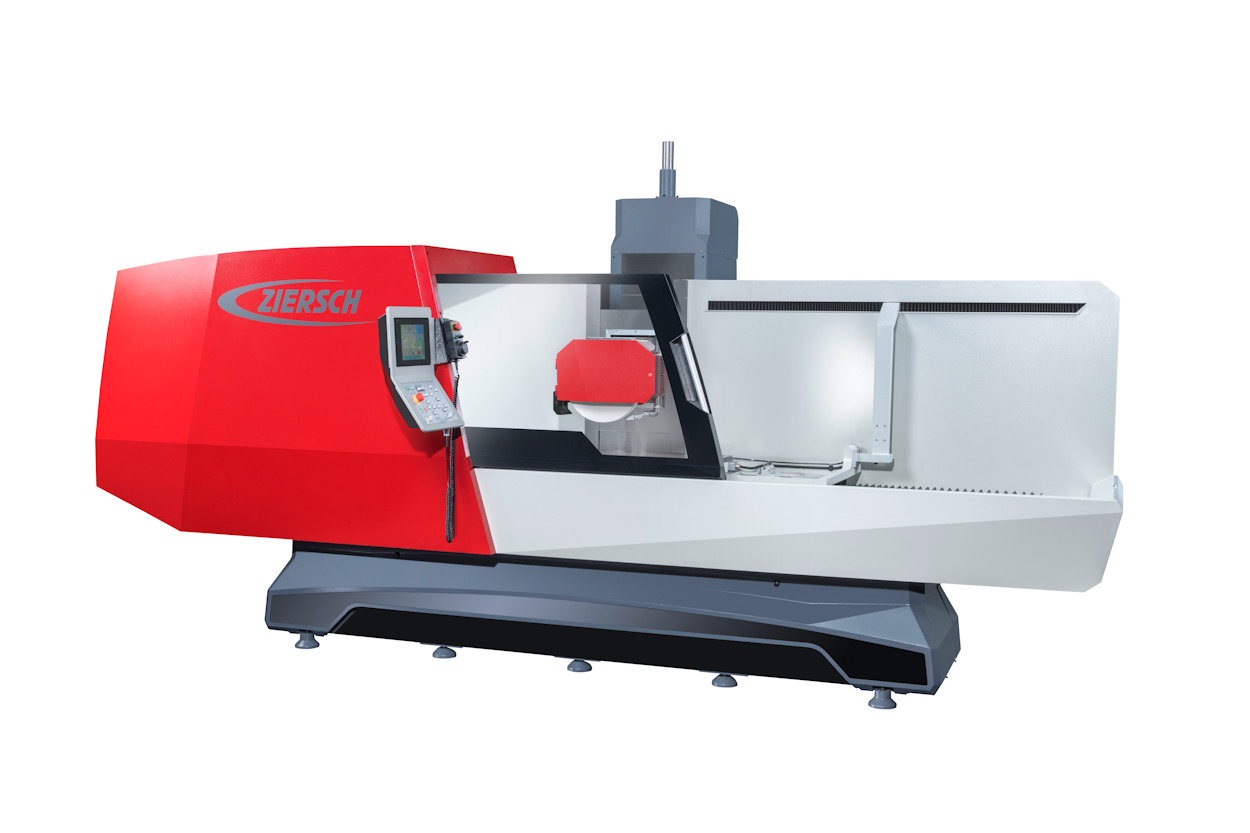

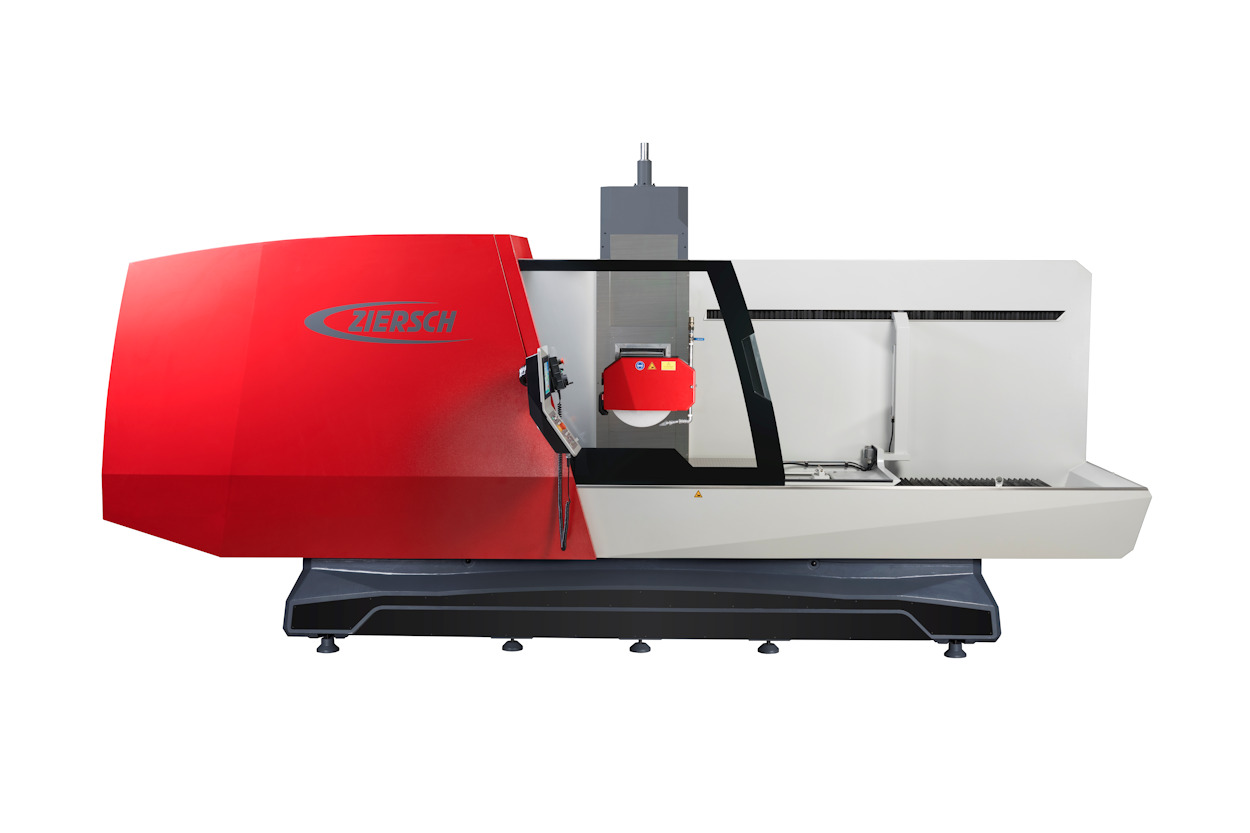

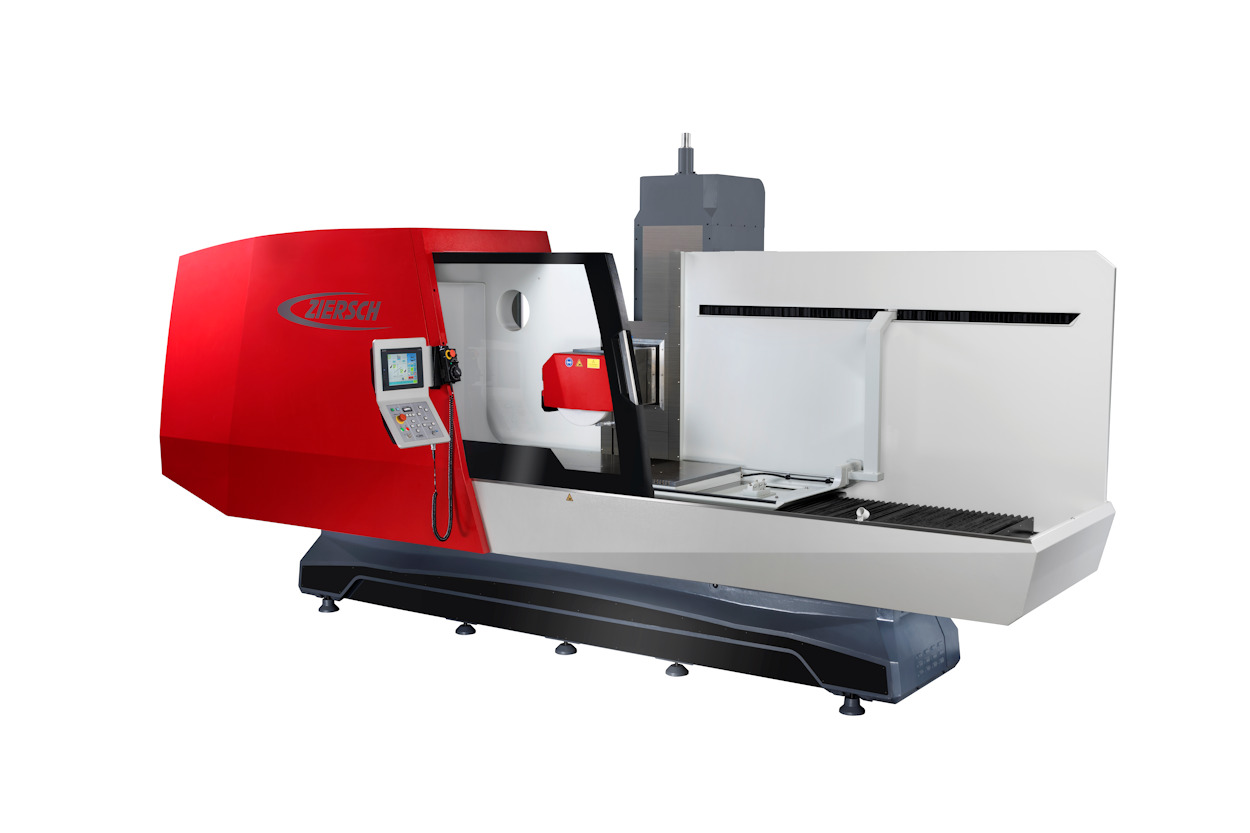

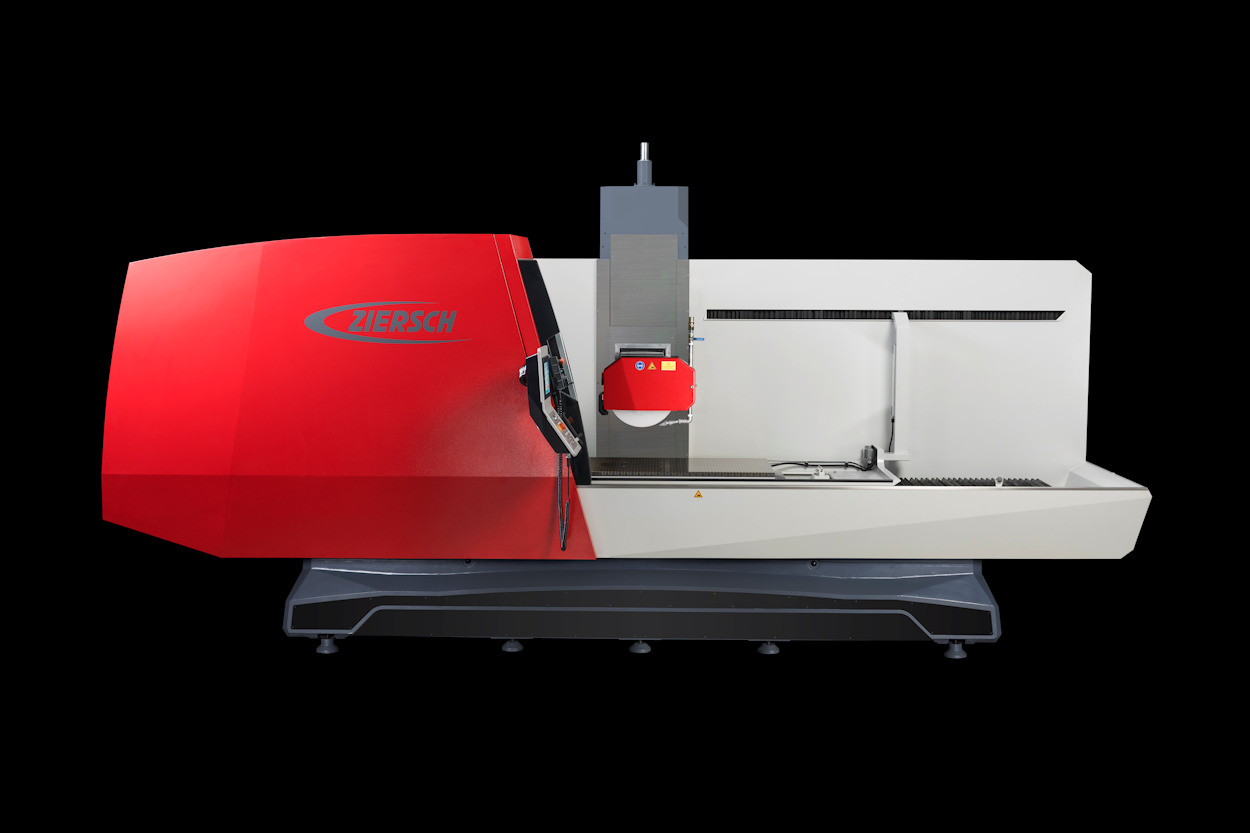

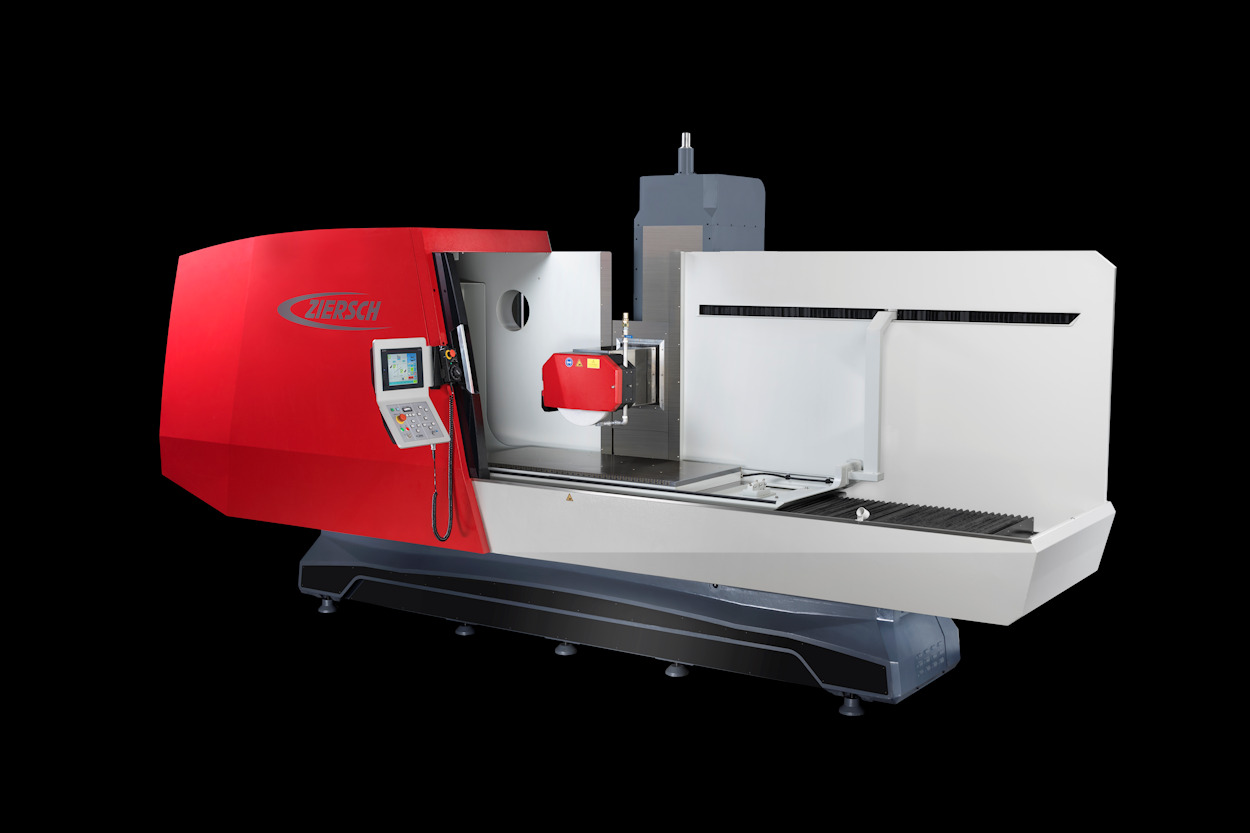

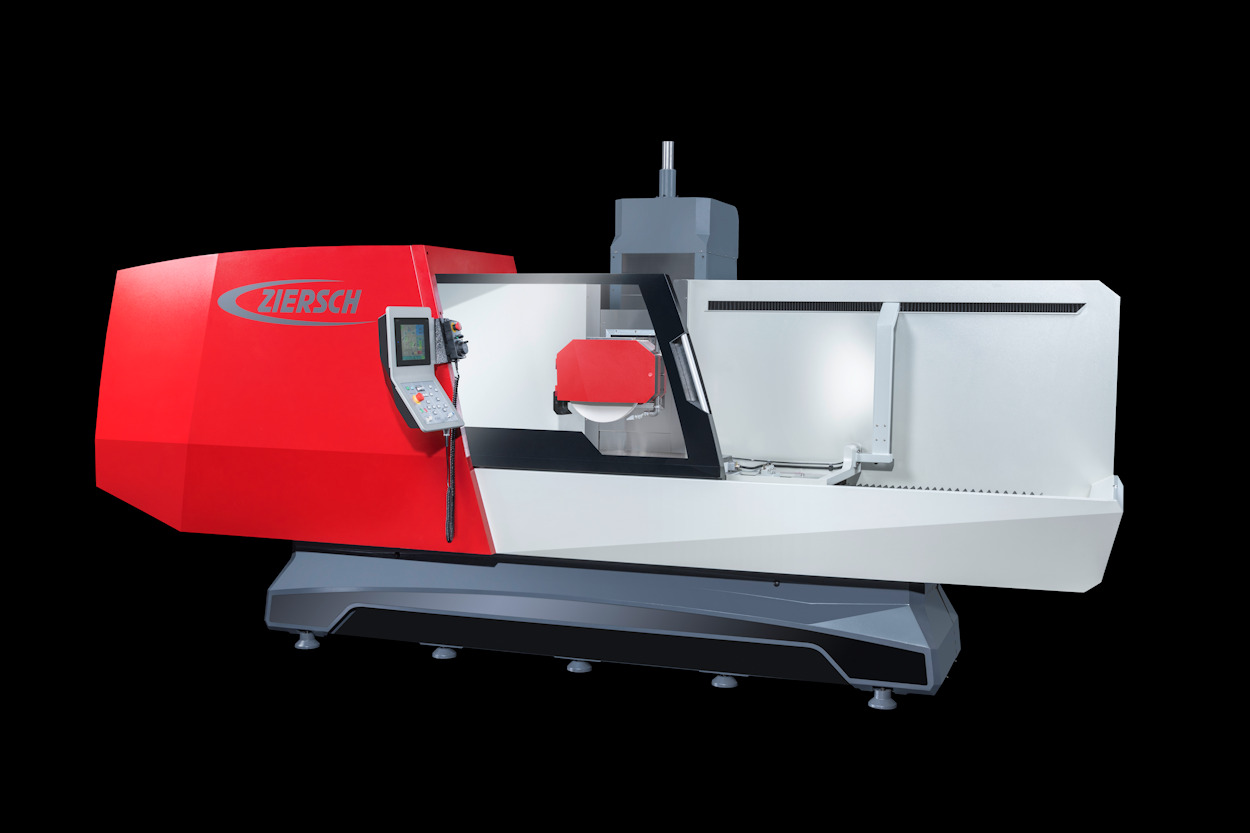

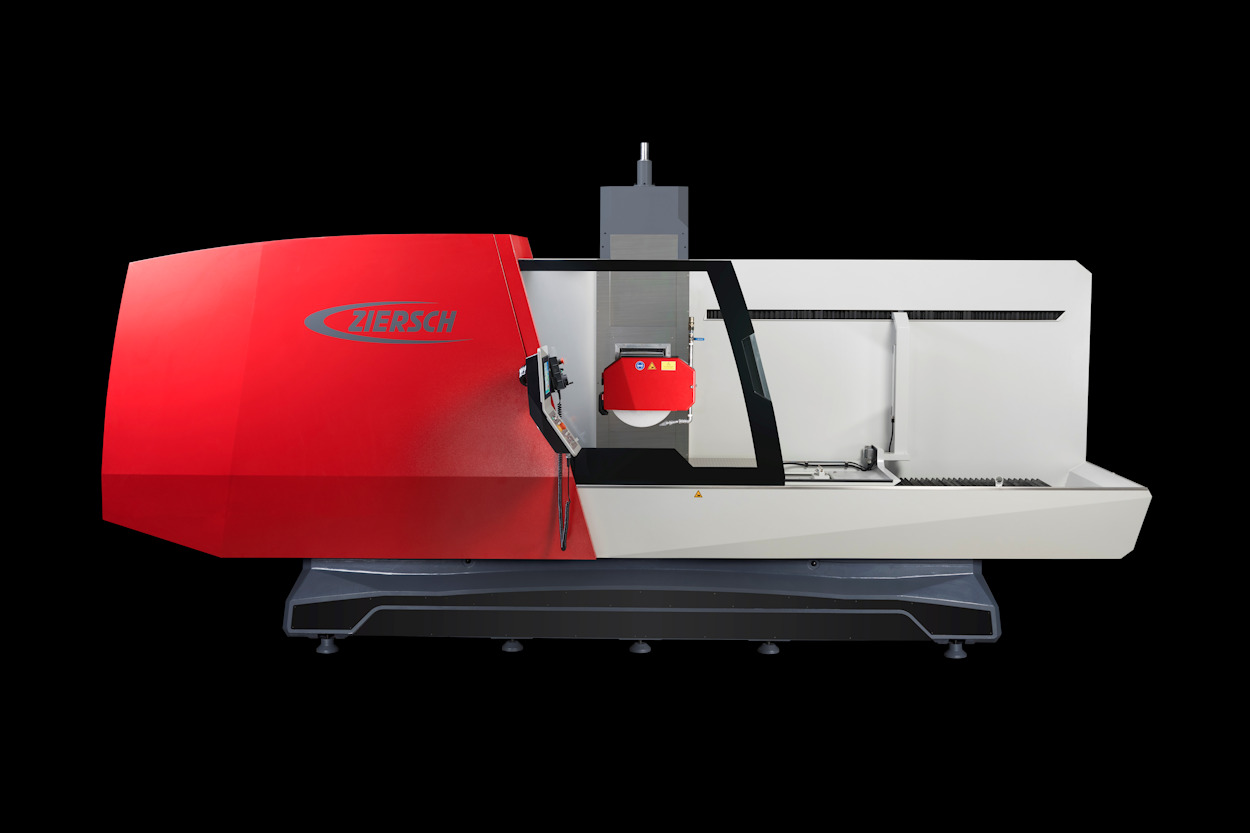

Z 612 / Z 715

Caractéristiques techniques des rectifieuses planes gamme Z

Plage de rectification [mm]	400 x 250
Course de l'axe transversal Z [mm]	220
Course de l'axe longitudinal X [mm]	600
Distance maximale entre le centre de la broche et la surface de la table [mm]	540
Dimension du plateau magnétique [mm]	400 x 200
Charge maximale sur la table, plateau magnétique compris [kg]	250
Vitesse d'avance de la table, axe X [mm/min]	1.000 - 30.000
Vitesse d'avance de l'axe transversal, axe Z [mm/min]	0,01 - 2.000
Vitesse d'avance de l'axe vertical, axe Y [mm/min]	0,001 - 1.500
Dimension de la meule [mm]	250 x 38 x 50,8
Puissance de la broche [KW]	3,7
Vitesse variable de la broche [min^-1]	1.000 - 4.500
Encombrement au sol, approx. [mm]	3.050 x 2.050 x 2.510
Poids de la machine, approx. [kg]	2.900

Plage de rectification [mm]	500 x 350
Course de l'axe transversal Z [mm]	330
Course de l'axe longitudinal X [mm]	720
Distance maximale entre le centre de la broche et la surface de la table [mm]	540
Dimension du plateau magnétique [mm]	500 x 300
Charge maximale sur la table, plateau magnétique compris [kg]	500
Vitesse d'avance de la table, axe X [mm/min]	1.000 - 30.000
Vitesse d'avance de l'axe transversal, axe Z [mm/min]	0,01 - 2.000
Vitesse d'avance de l'axe vertical, axe Y [mm/min]	0,001 - 1.500
Dimension de la meule [mm]	250 x 38 x 50,8
Puissance de la broche [KW]	5,5
Vitesse variable de la broche [min^-1]	1.000 - 4.500
Encombrement au sol, approx. [mm]	3.037 x 2.447 x 2.508
Poids de la machine, approx. [kg]	3.100

Plage de rectification [mm]	800 x 500
Course de l'axe transversal Z [mm]	450
Course de l'axe longitudinal X [mm]	1.200
Distance maximale entre le centre de la broche et la surface de la table [mm]	600
Dimension du plateau magnétique [mm]	800 x 400
Charge maximale sur la table, plateau magnétique compris [kg]	700
Vitesse d'avance de la table, axe X [mm/min]	1.000 - 30.000
Vitesse d'avance de l'axe transversal, axe Z [mm/min]	0,01 - 2.000
Vitesse d'avance de l'axe vertical, axe Y [mm/min]	0,001 - 1.500
Dimension de la meule [mm]	400 x 50 x 127
Puissance de la broche [KW]	5,7
Vitesse variable de la broche [min^-1]	1.000 - 3.000
Encombrement au sol, approx. [mm]	4.420 x 2.320 x 2.740
Poids de la machine, approx. [kg]	6.660

Plage de rectification [mm]	1.000 x 600
Course de l'axe transversal Z [mm]	550
Course de l'axe longitudinal X [mm]	1.400
Distance maximale entre le centre de la broche et la surface de la table [mm]	600
Dimension du plateau magnétique [mm]	1.000 x 500
Charge maximale sur la table, plateau magnétique compris [kg]	1.000
Vitesse d'avance de la table, axe X [mm/min]	1.000 - 30.000
Vitesse d'avance de l'axe transversal, axe Z [mm/min]	0,01 - 2.000
Vitesse d'avance de l'axe vertical, axe Y [mm/min]	0,001 - 1.500
Dimension de la meule [mm]	400 x 80 x 127
Puissance de la broche [KW]	11
Vitesse variable de la broche [min^-1]	1.000 - 3.000
Encombrement au sol, approx. [mm]	4.740 x 2.480 x 2.740
Poids de la machine, approx. [kg]	7.500

Plage de rectification [mm]	1.200 x 700
Course de l'axe transversal Z [mm]	650
Course de l'axe longitudinal X [mm]	1.600
Distance maximale entre le centre de la broche et la surface de la table [mm]	600
Dimension du plateau magnétique [mm]	1.200 x 600
Charge maximale sur la table, plateau magnétique compris [kg]	1.300
Vitesse d'avance de la table, axe X [mm/min]	1.000 - 30.000
Vitesse d'avance de l'axe transversal, axe Z [mm/min]	0,01 - 2.000
Vitesse d'avance de l'axe vertical, axe Y [mm/min]	0,001 - 1.500
Dimension de la meule [mm]	400 x 80 x 127
Puissance de la broche [KW]	11
Vitesse variable de la broche [min^-1]	1.000 - 3.000
Encombrement au sol, approx. [mm]	5.140 x 2.840 x 2.740
Poids de la machine, approx. [kg]	8.340

Plage de rectification [mm]	1.500 x 800
Course de l'axe transversal Z [mm]	750
Course de l'axe longitudinal X [mm]	1.900
Distance maximale entre le centre de la broche et la surface de la table [mm]	600
Dimension du plateau magnétique [mm]	1.500 x 700
Charge maximale sur la table, plateau magnétique compris [kg]	1.600
Vitesse d'avance de la table, axe X [mm/min]	1.000 - 30.000
Vitesse d'avance de l'axe transversal, axe Z [mm/min]	0,01 - 2.000
Vitesse d'avance de l'axe vertical, axe Y [mm/min]	0,001 - 1.500
Dimension de la meule [mm]	400 x 80 x 127
Puissance de la broche [KW]	11
Vitesse variable de la broche [min^-1]	1.000 - 3.000
Encombrement au sol, approx. [mm]	5.730 x 3.040 x 2.740
Poids de la machine, approx. [kg]	9.300

Type de machine		Z 24	Z 35	Z 48	Z 510	Z 612	Z 715
Plage de rectification	mm	400 x 250	500 x 350	800 x 500	1.000 x 600	1.200 x 700	1.500 x 800
Course de l'axe transversal Z	mm	220	330	450	550	650	750
Course de l'axe longitudinal X	mm	600	720	1.200	1.400	1.600	1.900
Distance maximale entre le centre de la broche et la surface de la table	mm	540	540	600	600	600	600
Dimension du plateau magnétique	mm	400 x 200	500 x 300	800 x 400	1.000 x 500	1.200 x 600	1.500 x 700
Charge maximale sur la table, plateau magnétique compris	kg	250	500	700	1.000	1.300	1.600
Vitesse d'avance de la table, axe X	mm/ min	1.000 - 30.000	1.000 - 30.000	1.000 - 30.000	1.000 - 30.000	1.000 - 30.000	1.000 - 30.000
Vitesse d'avance de l'axe transversal, axe Z	mm/ min	0,01 - 2.000	0,01 - 2.000	0,01 - 2.000	0,01 - 2.000	0,01 - 2.000	0,01 - 2.000
Vitesse d'avance de l'axe vertical, axe Y	mm/ min	0,001 - 1.500	0,001 - 1.500	0,001 - 1.500	0,001 - 1.500	0,001 - 1.500	0,001 - 1.500
Dimension de la meule	mm	250 x 38 x 50,8	250 x 38 x 50,8	400 x 50 x 127	400 x 80 x 127	400 x 80 x 127	400 x 80 x 127
Puissance de la broche	KW	3,7	5,5	11	11	11	11
Vitesse variable de la broche	min^-1	1.000 - 4.500	1.000 - 4.500	1.000 - 3.000	1.000 - 3.000	1.000 - 3.000	1.000 - 3.000
Encombrement au sol, approx.	mm	3.050 x 2.050 x 2.510	3.037 x 2.447 x 2.508	4.420 x 2.320 x 2.740	4.740 x 2.480 x 2.740	5.140 x 2.840 x 2.740	5.730 x 3.040 x 2.740
Poids de la machine, approx.	kg	2.900	3.100	6.660	7.500	8.340	9.300
