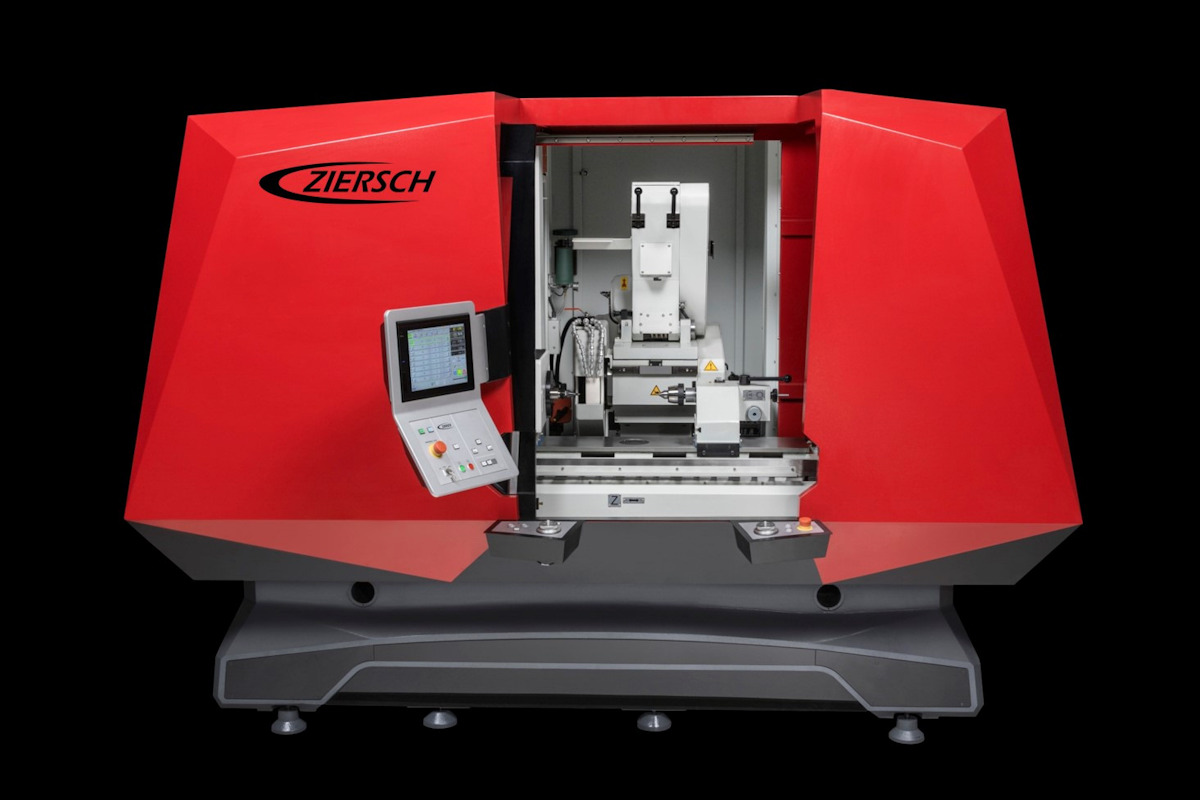

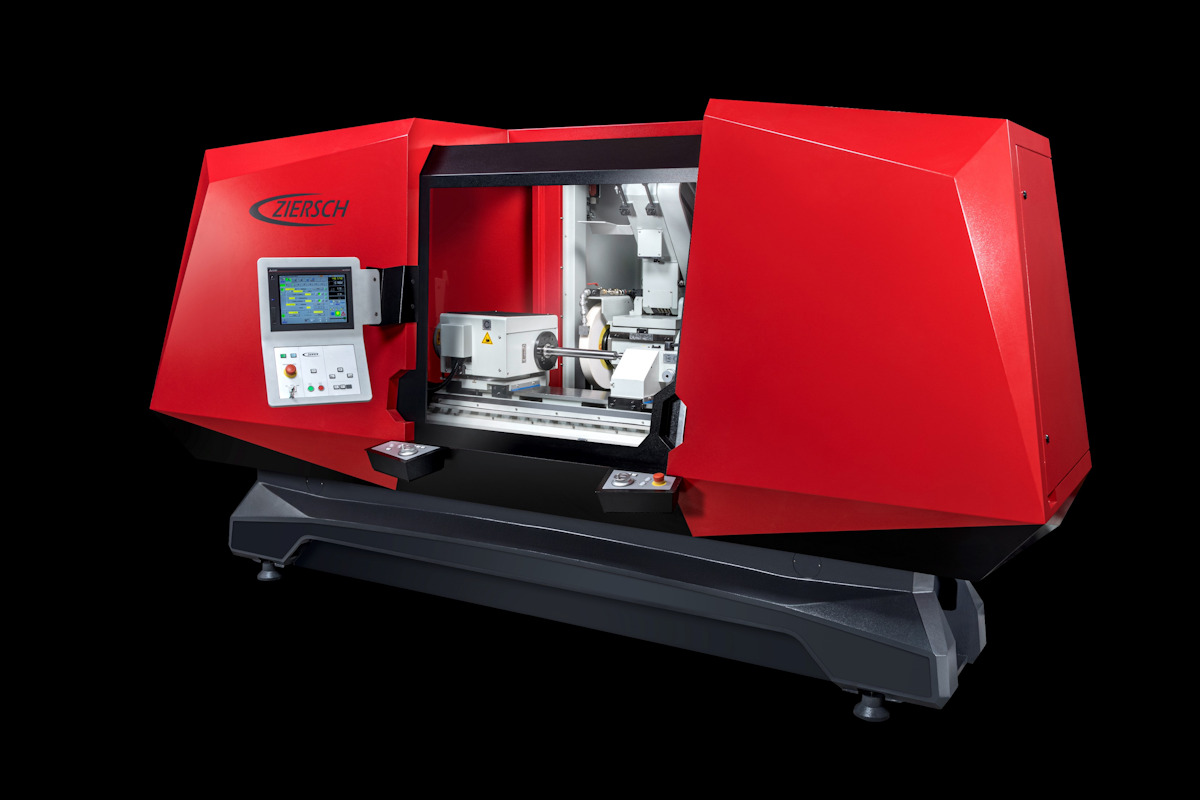

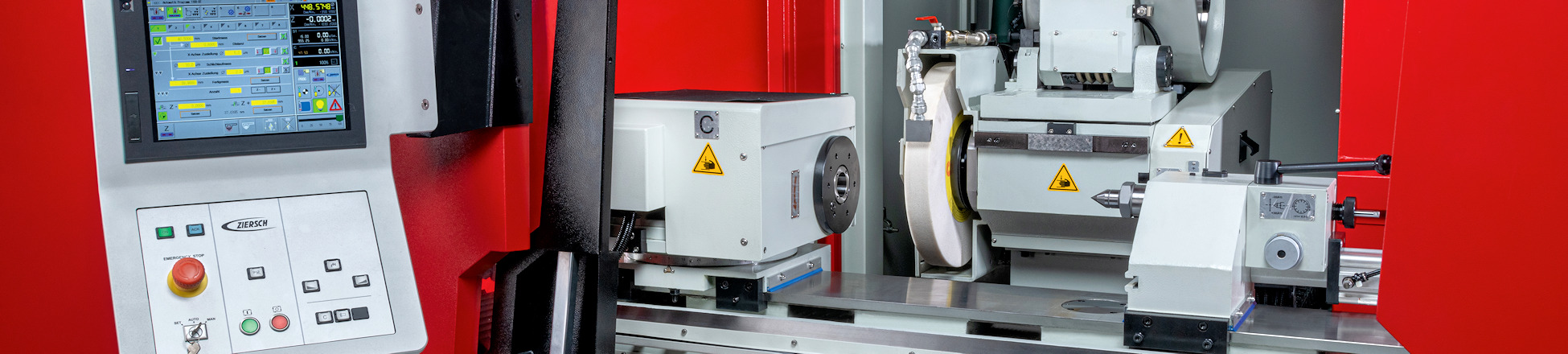

Ziersch GmbH - Rundschleifmaschinen mit außergewöhnlich umfangreicher Serienausstattung

STEUERUNG

Einfach zu bedienende Steuerung Z-Control mit hohem Komfort
Möglichkeit zum manuellen Schleifen mit geöffneter Tür bei reduzierten Geschwindigkeiten
Vollautomatischer Schleifzyklus mit Abrichtzyklen
Schleifzyklen: Zylinderschleifen und Einstechschleifen
Schleifmodi: Schruppen, Schlichten und Ausfeuern
Abrichtzyklen unterteilt in Schruppen und Schlichten
Automatische Zustellung mit Kompensation des Abrichtbetrages
Nachtabschaltungsprogramm

BEDIENUNG

Einfache und intuitive Bedienung über großen, übersichtlichen Touchscreen
Elektronische Handräder, wirksam auf X-Achse und Z- Achse, umschaltbar in vier Stufen auf 0,0001/0,001/0,01 und 0,1 mm

GUSS/EINHAUSUNG

Stabile Gussausführung aller Maschinenbauteile
Hohes Maschinengewicht für maximale Steifigkeit
Volleinhausung der Maschine mit großen Service- und Wartungstüren; wirkungsvoller Spritzschutz bei guter Zugänglichkeit

LINEARFÜHRUNGEN

Vorgespannte Linearführungen in der X-Achse (Bosch Rexroth) für hervorragende Präzision

GLEITFÜHRUNGEN

Ausgezeichnete Dämpfungseigenschaften und hohe Schliffbildgüte durch geschliffene V-Flach Gleitführungen in der Z-Achse

SCHMIERSYSTEM

Automatische Zentralschmierung in der Z-Achse (Gleitbahnöl) und in der X-Achse (Fett)

ANTRIEBE

Elektromechanischer Antrieb der X- und Z-Achse

MESSSYSTEM

Präzises Positionieren mittels direktem Messsystem in der X-Achse (Heidenhain) sowie Rotationsimpulsgeber in der Z-Achse

SPINDELTECHNIK

Stufenlos regelbarer Schleifspindelmotor mit konstanter Schnittgeschwindigkeit bis 35 m/s (optional bis 50 m/s) über den kompletten Nutzungsbereich der Schleifscheibe für das Außenrundschleifen (vkonstant)
Hohe Lebensdauer durch 6-fach wälzgelagerte Außenrundschleifspindel, dauerfettgeschmiert
Optional: manuell einschwenkbare Innenschleifeinrichtung mit stufenlos regelbarer Innenschleifspindel (ZR 600 & ZR 1000)
Automatischer Wechsel vom Außenrund- zum Innenrundschleifen mittels B-Achse (ZR 300)

KÜHLMITTELANLAGE

Wartungsfreie Bandfilteranlage mit integrierter Rinnenspülung inkl. Reinigungspistole mit Schlauch und vorgeschaltetem Magnetabscheider zur Vorfiltrierung

Technische Daten Rundschleifmaschinen ZR-SERIE 300 / 600 / 1000

Umfang:
Spitzenhöhe [mm]: 105 / 155 / 155
Max. Schleifdurchmesser [mm]: 200 / 300 / 300
Max. Abstand zwischen den Spitzen [mm]: 300 / 600 / 1.000
Max. Schleiflänge [mm]:300 / 600 / 1.000
Max. Werkstückgewicht fliegend [kg]: 30 / 45 / 45
Max. Werkstückgewicht zwischen den Spitzen [kg]: 60 / 100 / 150

X-Achse
Vorschub [m/min]: 0.001 - 1.5
Kleinste Zustellung am Durchmesser [mm]: 0.0002

Z-Achse
Vorschub [m/min]: 0.001 - 2
Kleinste Zustellung [mm]: 0.0001
Schwenkbarkeit der Tischsohle [Grad]: +11° -6° / +11° -6° / +9° -5°

Schleifspindelstock
Antriebsmotor [KW]: 3.7 / 5.6 / 5.6
Schleifscheibenabmessungen [mm]: 305 x 35 x 76.2 / 400 x 50 x 127 / 400 x 50 x 127
Schnittgeschwindigkeit [m/s]: 35

Innenschleifeinrichtung
Schleifspindelantrieb [KW]: 1.5
(Optional) Schleifspindeldurchmesser [mm]: 80
Drehzahlbereich [U/min]: Option 1: max. 28.000, Option 2: max. 42.000

Werkstückspindelstock
Aufnahme [Morse Kegel]: MK4 / MK5 / MK5
Schwenkbarkeit [Grad]: +90° -30°
Antriebsmotor [KW]: 0.75

Reitstock
Spindelhub [mm]: 25
Aufnahme [Morse Kegel]: MK3 / MK4 / MK4

Anschluss
Leistung [KW]: 8

Maße
Maschinengewicht [kg]: 4.300 / 6.000 / 6.700
Abmessungen [mm]: 2.650 x 2.700 x 1.790 / 3.240 x 2.820 x 2.290 / 4.100 x 2.840 x 2.290

Maschinentyp		ZR 300	ZR 600	ZR 1000
Umfang	Spitzenhöhe [mm]	105	155	155
	Max. Schleifdurchmesser [mm]	200	300	300
	Max. Abstand zwischen den Spitzen [mm]	300	600	1000
	Max. Schleiflänge [mm]	300	600	1000
	Max. Werkstückgewicht fliegend [kg]	30	45	45
	Max. Werkstückgewicht zwischen d. Spitzen [kg]	60	100	150
X-Achse	Vorschub [m/min]	0.001 - 1.5	0.001 - 1.5	0.001 - 1.5
X-Achse	Kleinste Zustellung am Durchmesser [mm]	0.0002	0.0002	0.0002
Z-Achse	Vorschub [m/min]	0.001 - 2	0.001 - 2	0.001 - 2
	Kleinste Zustellung [mm]	0.0001	0.0001	0.0001
	Schwenkbarkeit der Tischsohle [Grad]	+11° -6°	+11° -6°	+9° -5°
Schleifspindelstock	Antriebsmotor [KW]	3.7	5.6	5.6
	Schleifscheibenabmessungen [mm]	305 x 35 x 76.2	400 x 50 x 127	400 x 50 x 127
	Schnittgeschwindigkeit [m/s]	35	35	35
Innenschleifeinrichtung	Schleifspindelantrieb [KW]	1.5	1.5	1.5
	(Optional) Schleifspindeldurchmesser [mm]	80	80	80
	Drehzahlbereich [U/min]	Option 1: max. 28.000 Option 2: max. 42.000	Option 1: max. 28.000 Option 2: max. 42.000	Option 1: max. 28.000 Option 2: max. 42.000
Werkstückspindelstock	Aufnahme [Morse Kegel]	MK4	MK5	MK5
	Schwenkbarkeit [Grad]	+90° -30°	+90° -30°	+90° -30°
	Antriebsmotor [KW]	0.75	0.75	0.75
Reitstock	Spindelhub [mm]	25	25	25
Reitstock	Aufnahme [Morse Kegel]	MK3	MK4	MK4
Anschluss	Leistung [KW]		8
Kühlmittelanlage	Fassungsvermögen [L]	150	270	270
Maße	Maschinengewicht [kg]	4.300	6.000	6.700
Maße	Abmessungen [mm]	2.650 x 2.700 x 1.790	3.240 x 2.820 x 2.290	4.100 x 2.840 x 2.290
